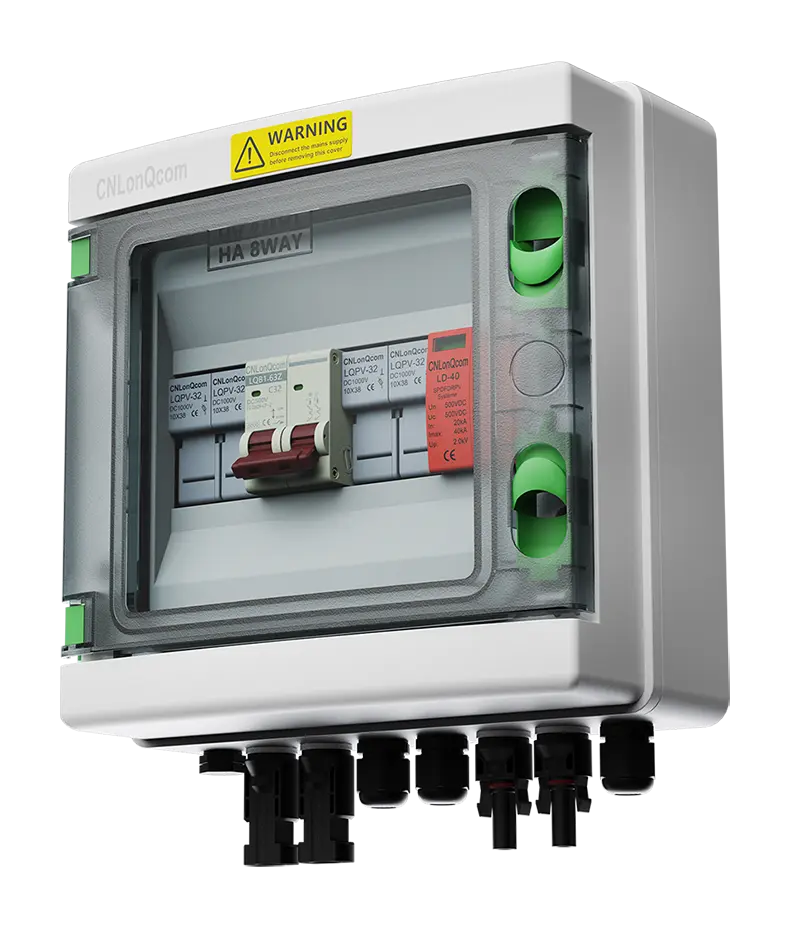

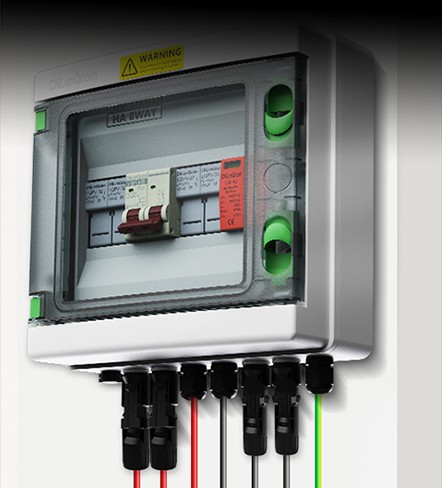

PV Combiner Box 2 i 1 ut DC500V

CNLONQCOM IP65 PV COMBINER Box 2 In 1 Out DC500V/600V/800V med brytare och överspänningsskydd och säkring för Solar Panel DC -system, RV, hus, båtar
● Klassad spänning: DC500V/600V/800V
● Klassad ström: 6/10/16/20/25/32/40/50/63A
● Sträng: 2in 1out
● Maximal ingångsström per sträng: 6/10/16/20/25/30A
● Maximal utgångsström per sträng: 6/10/16/20/25/32/40/50/63A
● Anslutning: MC-4 eller PG
● Standard: IEC60269-6, IEC60947-2, IEC61643-1
● Bostadsmaterial: PC+ABS
● Certifikat: CE, IP65, ROHS, ISO9001

Modell:LQX H2/1B.8 DC500V/600V/800V

Skicka förfrågan

Produktbeskrivning

Tekniska uppgifter
Modell	LQX H2/1B.8 DC500V/600V/800V
Typ	MCB och SPD och säkring
Sträng	2 i 1 ut
Nominell spänning UE (V)	DC500/600/800
Maximal ingångsström per sträng (a)	6/10/15/20/25/30 valfritt
Maximal utgångsström per sträng (a)	10/16/20/25/32/40/50/63/80/100/125 valfritt
Kvalitetsintyg	CE 、 ISO9001 、 ROHS 、 IP65 、 TUV
standard	IEC60947-2 、 IEC61643-1 、 IEC60269-6
Miniature Circuit Breaker (MCB)		Surge Protector (SPD)
Frame Degree Rated Current (A)	63/125	I (8/20) USA (KA)	20
Klassad ström i (a)	10/16/20/25/32/40/50/63/80/100/125 valfritt	IMAX (8/20) USA (KA)	40
Nominell spänning UE (V)	DC500/600/800	Nominell spänning UE (V)	DC500/600/800
Klassad isoleringsspänning UI (V)	DC1000	Spänningsskyddsnivå (KV)	2.0/2.5
Impuls Tistans spänning UIMP (KV)	4	Polack	2P
BREAKE CAPACITY ICU (KA)	6	Bostadsmaterial	Pa
RunBreaking Capacity LCS (LCU)	75%	Chiptjocklek (mm)	6
Kurvtyp	C	SÄKRING
Polack	2	Klassad ström i (a)	6/10/15/20/25/30 valfritt
Ledningsläge	Ingen polaritet, toppa in och botten eller botten in och toppa ut	Nominell spänning UE (V)	DC1000
Bostadsmaterial	Pa	Polack	2P
Ledarmaterial	Koppar	Säkringsstorlek (mm)	10*38
Mechanical Life (MoxTimes)	20000	Bostadsmaterial	Pa
Elektriskt liv (MoxTimes)	6000	Miljö
Förinstallerad PV-kabel		Driftstemperatur	-25 ℃ till +60 ℃
Kabeldiameter	4 ~ 25mm	Fuktighet	≤95%
Maximal spänning (v)	1000 ~ 2000	Höjd över havet	2000m
Maximal ström (a)	10 ~ 200	Installation	Väggmontering
Inhus
Material	PC+ABS
Skyddsnivå	IP65
Påverkningsnivå	IK10
Ingångs- eller utgångskontakt	PG- eller PV -anslutningar

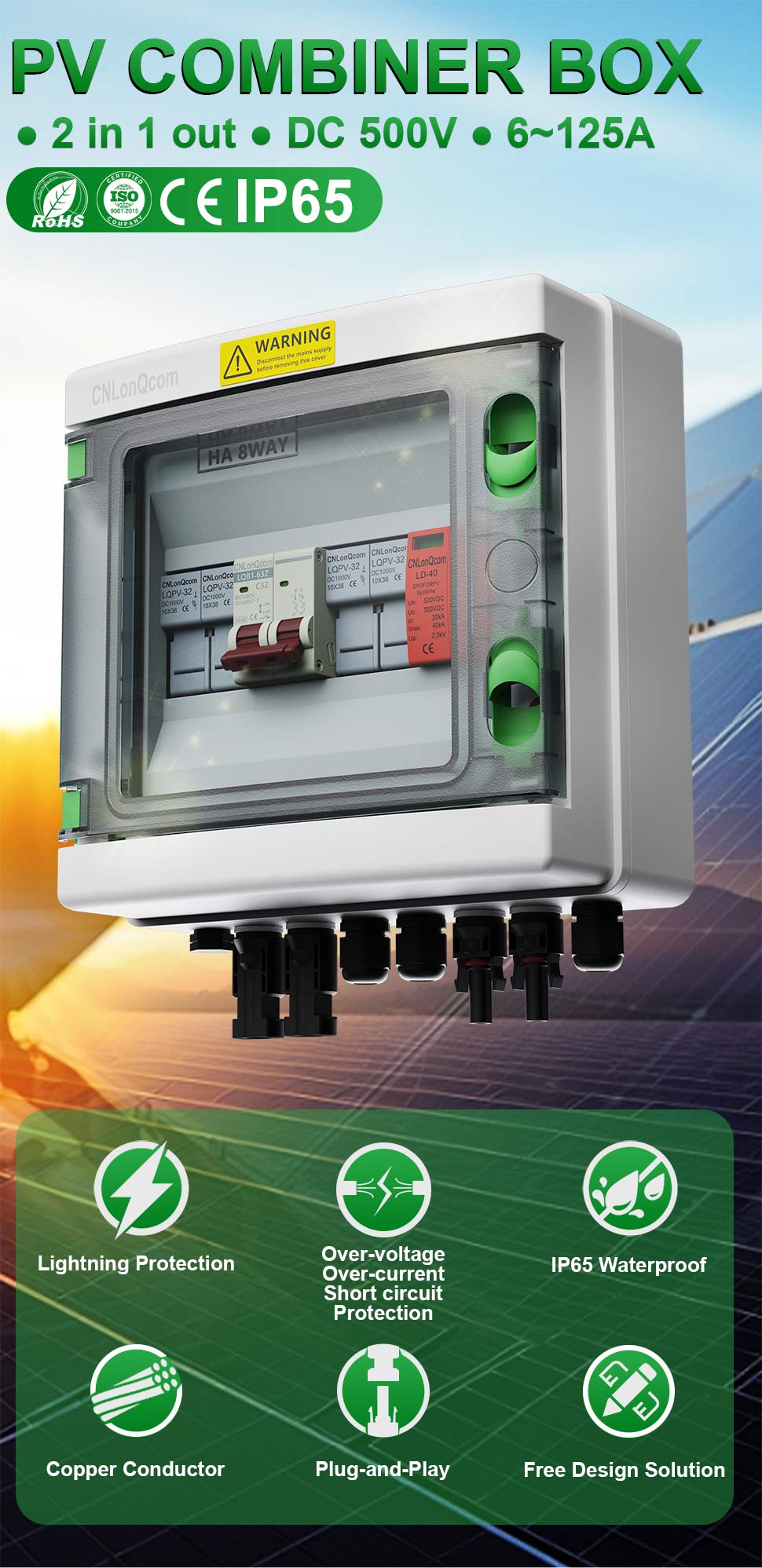

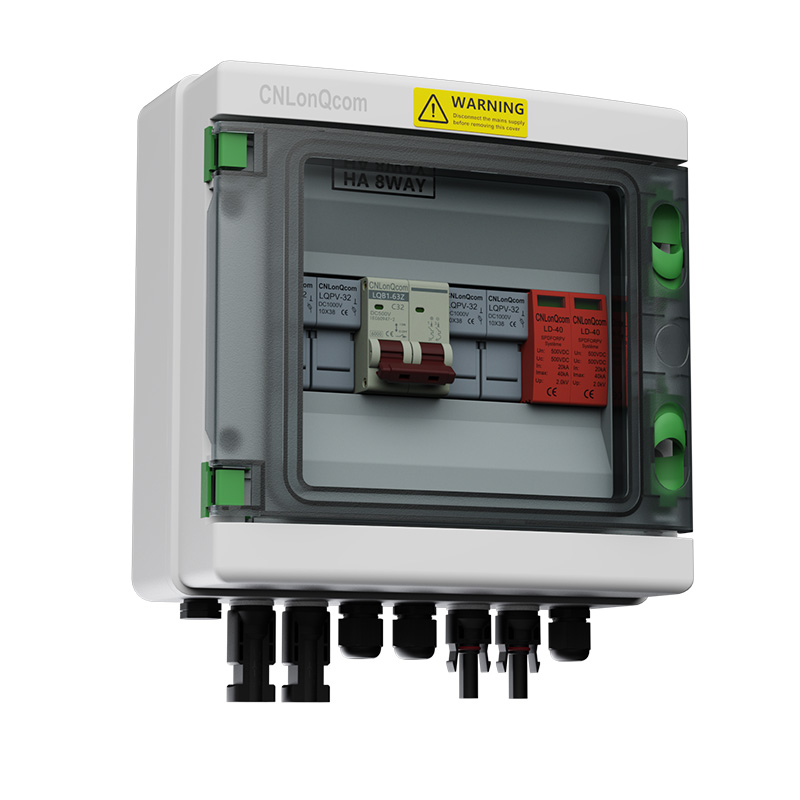

PV Combiner Box

● 2 i 1 ut ● DC 500V/600V/800V ● 6 ~ 125A

IP65

Blixtskydd
Överspänning
Över nuvarande
Kortslutning
Skydd
IP65 vattentät
Kopparledare
Plugga
Gratis designlösning

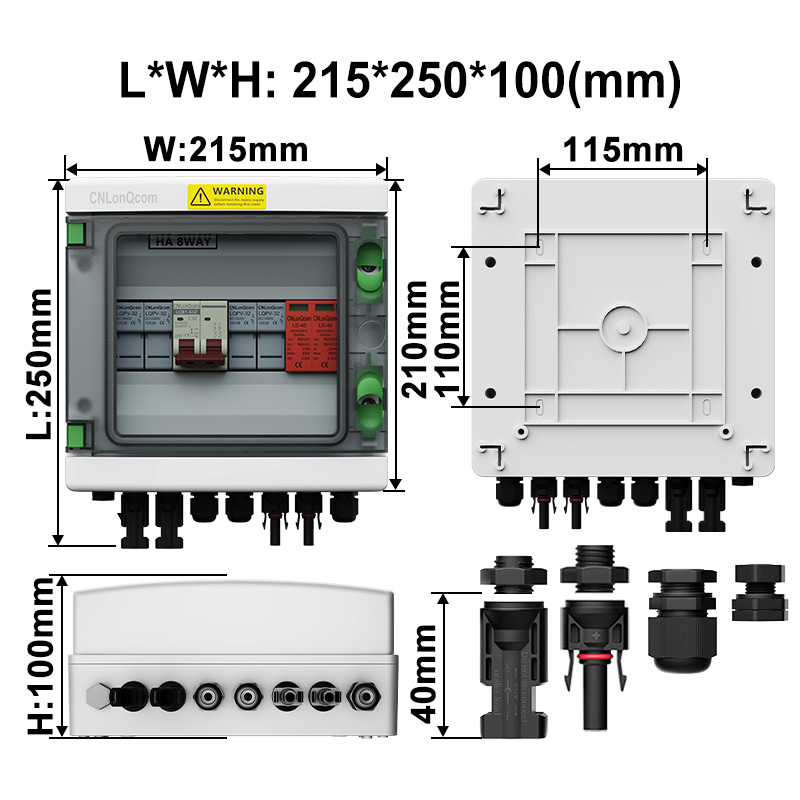

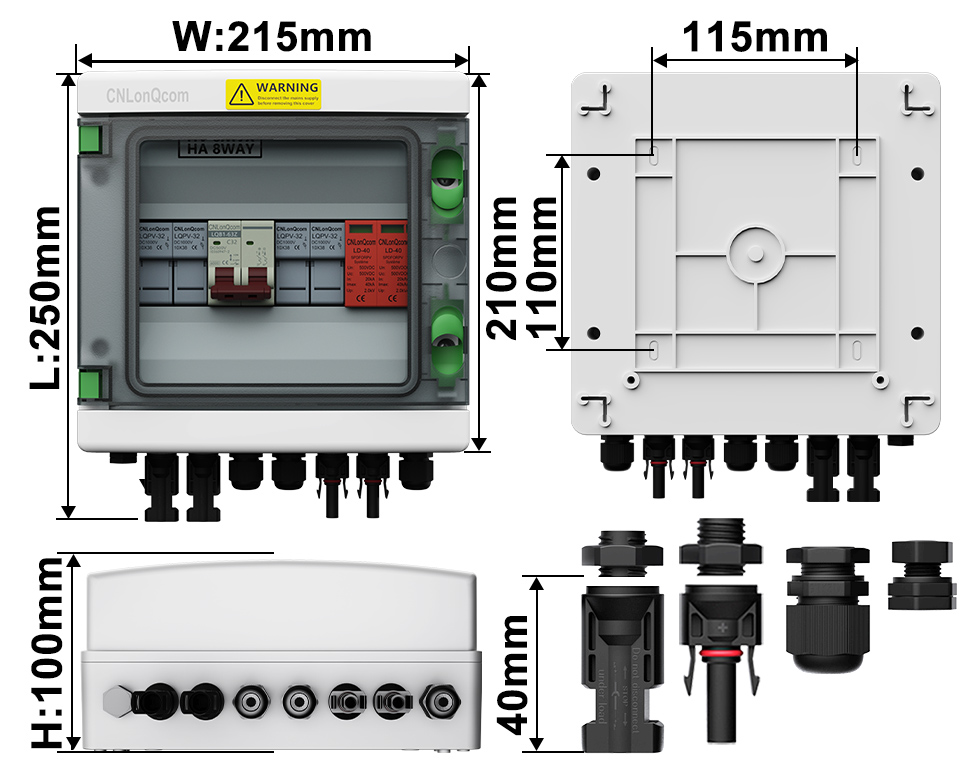

STORLEK

LWH: 215250100 (mm)

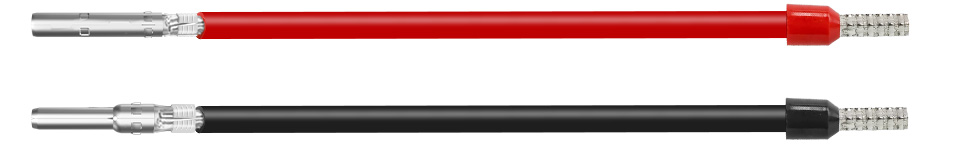

Mekaniskt uppgraderad crimping -process för sinnesfrid

Dricks:
①installation av MC-4-kontakter kommer att ha förinstallerade kablar, PG -kontakter har ingen
②Pre-ansluten kabel som standard enligt den nominella aktuella diametern på 4 ~ 20 mm²förändring eller enligt kundkraven

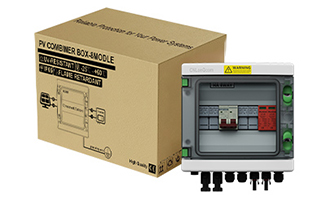

Fast förpackning

garantera utbyte av skadade varor

1Produkt i inre låda

3 lager förtjockat kraftpapper

2Ytterlåda

5-lags korrugerad extra hårt

3Leverans

Snabb leverans

Modell	Sträng	Innerlåda (PCS/CM)	Ytterlåda (cm)	Antal (Datorer)	G.w. (kg)
LQX 2/1B.8 DC500V	2 i 1 ut	1/26.82214	482849	6	13

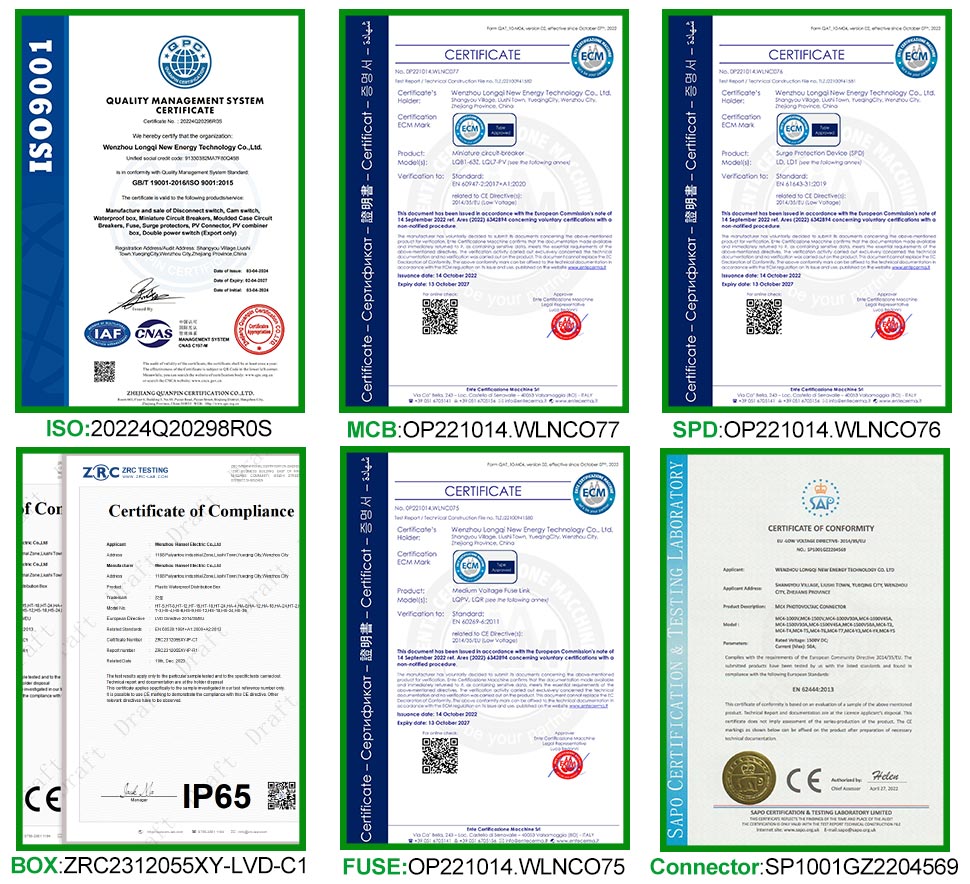

Fullt certifierad

Märkta källtillverkare med hög kvalitet och lågt pris

ISO:20224Q20298ROS
MCB:OP221014.WLNCO77
SPD:OP221014.WLNC076
LÅDA:ZRC2312055XY-LVD-C1
SÄKRING:OP221014.WLNCO75
Anslutning:SP1001GZ2204569

Tips: Kontakta oss för fler certifikat

Installera ation och ledningar

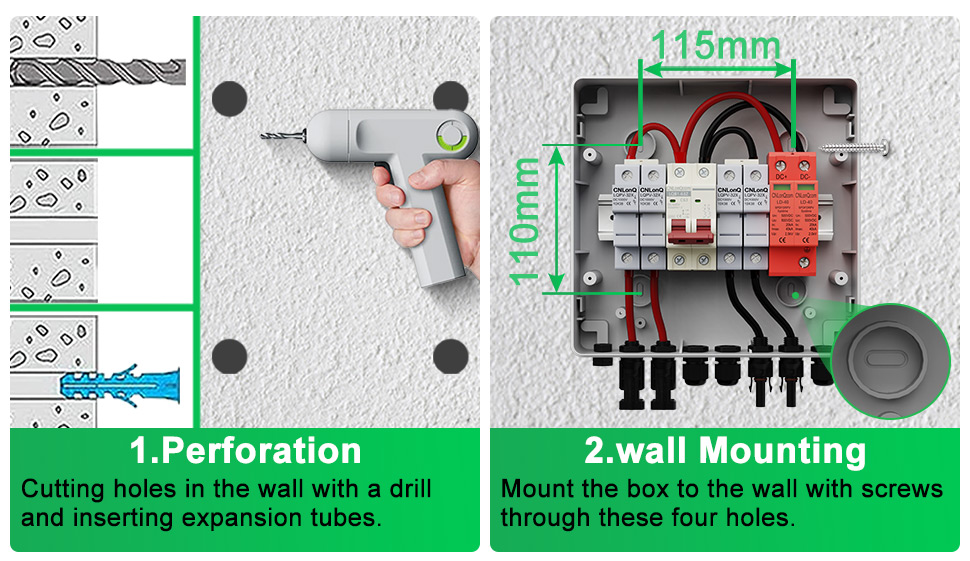

Installation

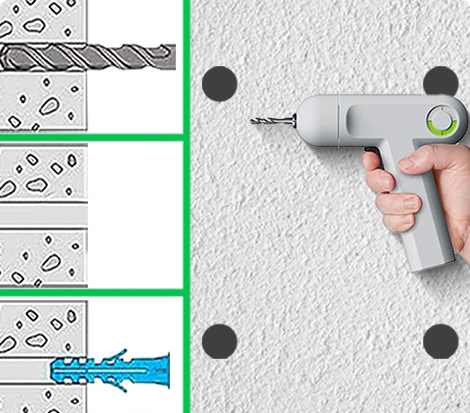

1.Perforation

Skär hål i väggen med en borr och infoga expansionsrör.

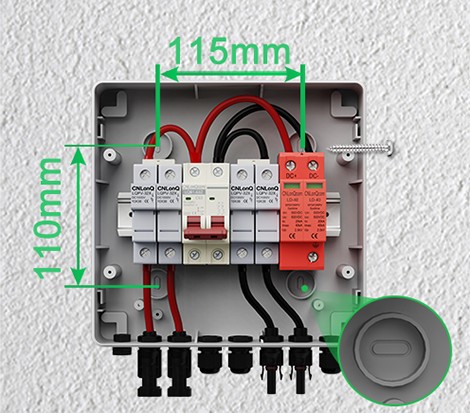

2.wallmontering

Montera lådan på väggen med skruvar genom dessa fyra hål.

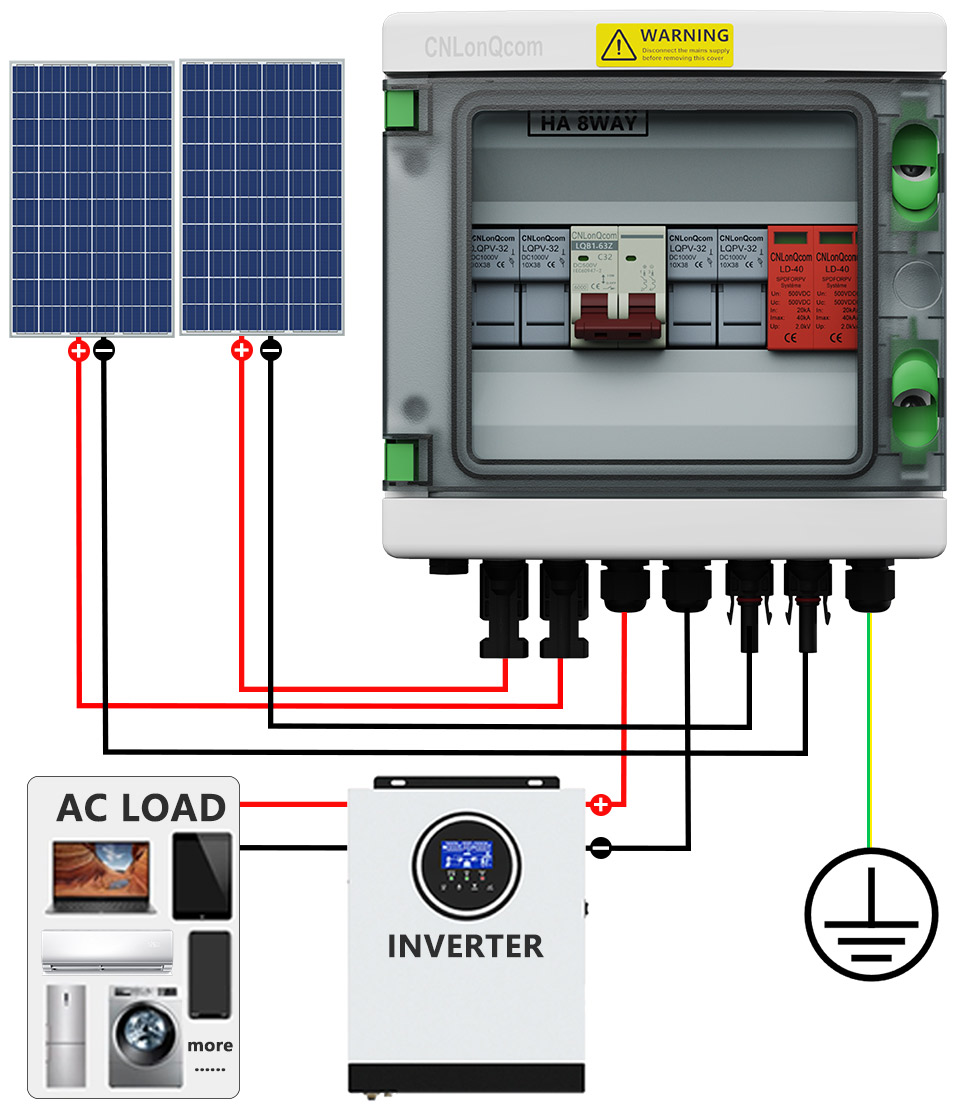

2 i 1 ut ledningar

Produktinformation

Vattentät klass IP65

Efter flera simulering vattentäta tester,
För att säkerställa att produkten uppfyller skyddsnivån IP65

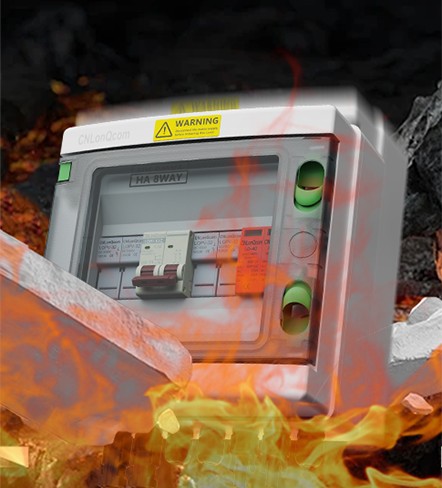

FLAMMA
Retardant

Icke-brandfarlig
UV -resistent
PC+ABS -skal

Skalet är tillverkat av PC+ABS -material,
Inte rädd för solljus.
MOTSTÅ
Värme och förkylning

Normal drift vid -25 ° C ~+60 ° C
VATTENTÄT
Sälar

Två vattentäta tätningar inuti
och utanför
Plugga

Utrustad med PV- eller PG -anslutningar
för snabb anslutning
Väggmontering

Fast monterat på alla fyra hörnen,
Solid och inte faller av

DC -brytare

Betygsspänning	DC 500V
Nominell ström	10 ~ 125a
Polera	2P
Standard	IEC 60947-2
Certifikat	Ces

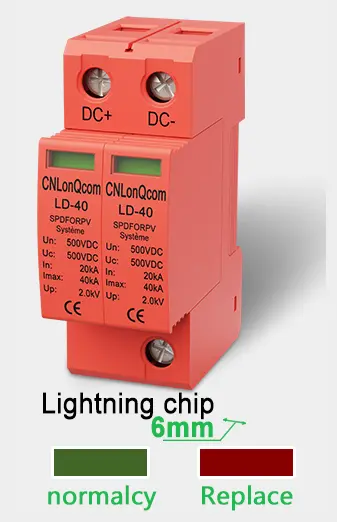

DC Surge Protector

Betygsspänning	DC 500V
Urladdningsström	20 / 40KA
Polera	2P
Standard	IEC 61643-31
Certifikat	Ces

Fusion

Betygsspänning	DC 1000V
Nominell ström	6-30A
Säkringsstorlek	10*38mm
Standard	IEC 60269-6
Certifikat	Ces

Applikationsscenai10

CNLONQCOM: s HA Series Plastic PV Combiner Box 2 In 1 Out DC500V har ett PC+ABS -vattentätt hölje med förseglad konstruktion, överbelastningsskydd, skyddsskydd, överspänningsskydd, damm, fukt och blixtskydd.

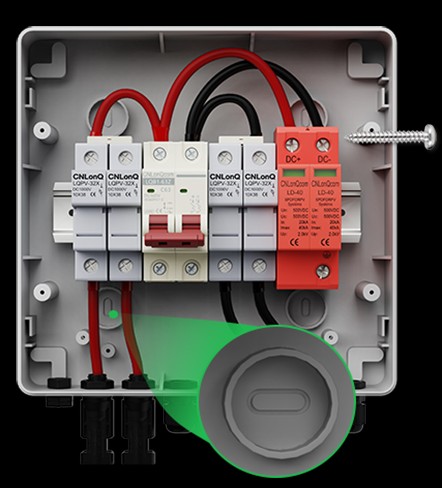

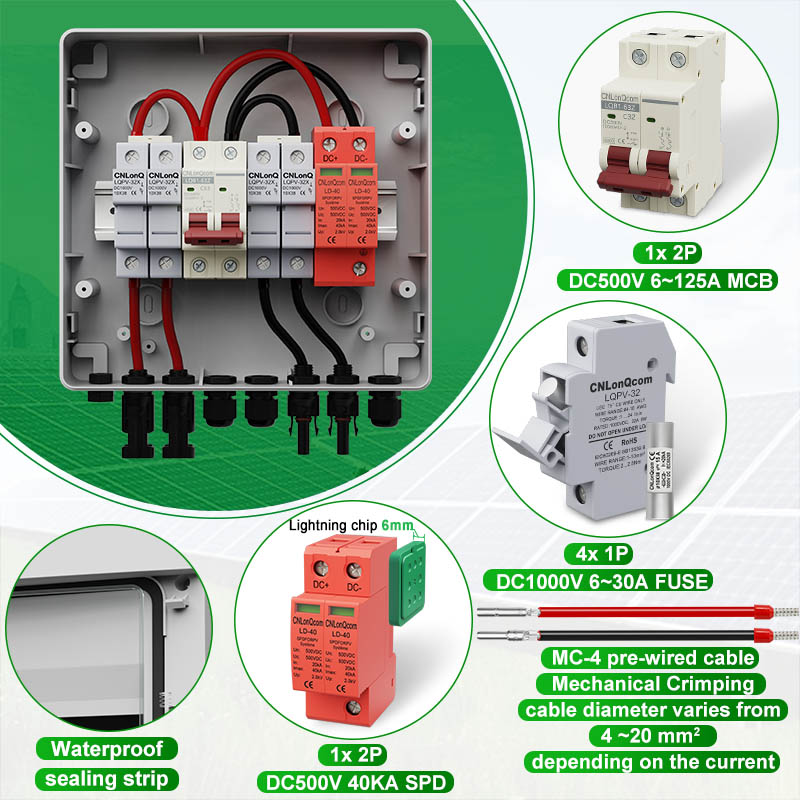

De interna komponenterna i HA Series Plastic PV Combiner Box 2 In 1 Out DC500V/600V/800V är 2p MCB, 2P SPD och 2P säkring, som är gjorda av PA -skal.

SPD -moduler och säkringskärnor kan snabbt bytas ut utan att ta bort locket när de skadas.

CNLONQCOM: s HA-serie plast PV-kombinationsbox 2 i 1 ut DC500V/600V/800V används huvudsakligen för att skydda PV-system och används ofta i rutnät eller nätanslutna system. Som PV -paneler, husbil, båt, utomhus PV, hushåll, etc.

PV Combiner Box 2 i 1 ut DC500V/600V/800V skyddar effektivt växelriktare och solpaneler från skador och skickas från eld.
