Vilka är användningsscenarierna för DC combiner-boxar?

Funktionsprincipen för enkombinerarlådainvolverar i första hand kretsanslutning och skydd. När solcellsmoduler genererar likström ansluts de till kombinatorboxens ingångsport via kablar. Kretsen inuti kombinerarboxen kombinerar och distribuerar denna DC-effekt och matar sedan ut den kombinerade DC-effekten till en växelriktare eller annan utrustning. Under kombineringsprocessen övervakar kombinerarboxen parametrar som ström, spänning och effekt för varje solcellssträng och implementerar skyddsanordningar för kortslutning, omvänd anslutning och överström.

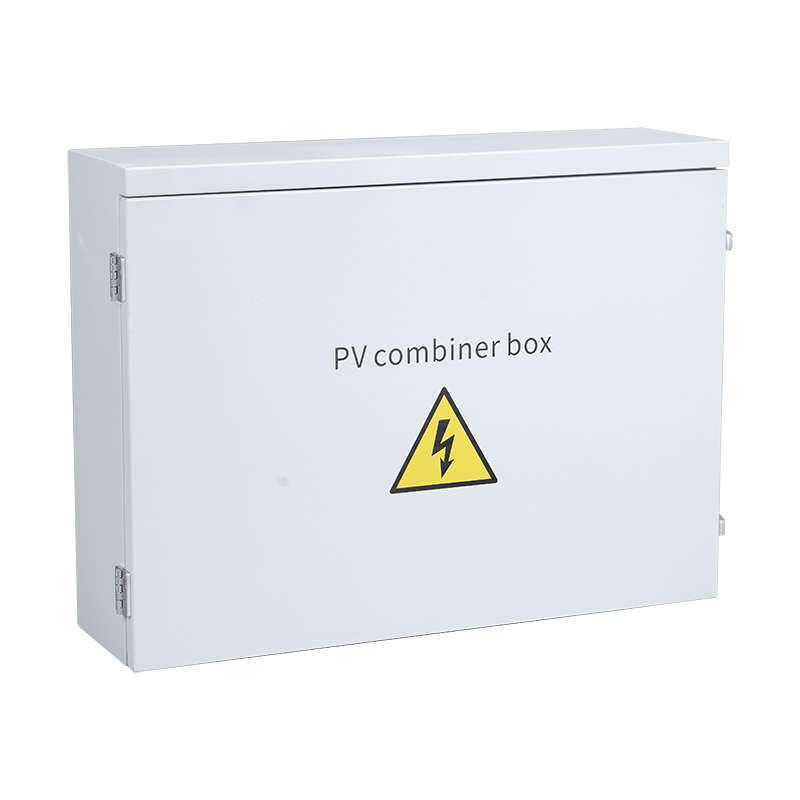

1. DC-kombinationslåda

Detta kombinerar fleraDCströmmar som genereras av en solpanel till växelriktarens ingång. För att minska påverkan på nätet och förhindra skador på växelriktaren på grund av för hög spänning, används vanligtvis en flerkanalig parallellanslutning. Baserat på växelriktarens ingående DC-spänningsområde är ett visst antal PV-moduler med samma specifikationer kopplade i serie för att bilda en PV-modulsträng. Dessa strängar ansluts sedan till kombinationsboxen för PV-array-blixtskydd. Utgången leds sedan genom en blixtavledare och strömbrytare, vilket underlättar anslutningen till efterföljande växelriktare.

2. AC-kombibox

Den används för solcellskraftgenereringssystem som består av strängväxelriktare och installeras mellan växelriktarens utgångssida och nätanslutningspunkten/lasten. Den är utrustad med ingångsbrytare, utgångsbrytare, AC-blixtavledare och valfria intelligenta övervakningsinstrument (övervakningssystems spänning, ström, effekt, elektrisk energi och andra signaler). Dess huvudsakliga funktion är att kombinera utströmmar från flera växelriktare och skydda växelriktarna från skador från AC-nätanslutningens sida/belastning. Den fungerar som frånkopplingspunkt för växelriktarens utgång, förbättrar systemets säkerhet och skyddar installations- och underhållspersonalens säkerhet.

Anmärkningar om elektrisk installation av kombibox

(1) Endast professionella elektriker kan använda och ansluta ledningarna; driften och kabeldragningen måste överensstämma med relevanta standarder i landet och det lokala området;

(2) Innan du installerarkombinerarlåda, använd en megohmmeter för att utföra isoleringstestning av de interna komponenterna.

(3) Layouten och avståndet mellan komponenterna i lådan bör överensstämma med bestämmelserna i relevanta föreskrifter och bör säkerställa kraven på idrifttagning, drift, underhåll, inspektion och säker drift.

(4) Ingång och utgång kan inte kopplas omvänt.

(5) Efter att ha anslutit kopplingsboxen för PV-blixtskydd till PV-kraftgenereringssystemet, bör jordningsterminalen på åskskyddsboxen vara pålitligt ansluten till åskskyddets jordledning eller samlingsskena.

(6) När du ansluter externa ledningar, se till att skruvarna är åtdragna för att förhindra att ledningarna lossnar.

(7) Ett icke-blekande systemschema och nödvändiga sekundära kopplingsscheman bör fästas ordentligt inuti lådan eller på skåpdörren.

(8) Flamskyddande kablar bör användas för kabeldragning. De bör arrangeras snyggt, vackert och säkert installerade för att säkerställa god kontakt.
