Den kritiska rollen för överspänningsskydd (SPD) i PV -kombinationslådor: urvalsguide och bästa praxis

Introduktion: Den sårbara kärnan i PV -arrayer

PV -kombinationslådor fungerar som nervsystemet för solkraftverk och samlar flera DC -strängutgångar innan de matas in i växelriktare. Dessa kritiska noder utsätts ständigt för hot från blixtnedslag och elektriska spökningar som kan krama hela PV -system. Högkvalitativa överspänningsskydd (SPD) fungerar som den första försvarslinjen, skyddsutrustning värd hundratusentals dollar.

Kapitel 1: Varför SPD: er är viktiga för PV -system

1.1 Unika sårbarheter för PV -arrayer

Konstant exponering: tak- och markmonterade system utsätts naturligtvis för atmosfäriska urladdningar.

DC-kretsrisker: Till skillnad från AC-system saknar DC-bågar naturliga nollkorsningspunkter, vilket gör överspänningshändelser farligare.

Känslig elektronik: Komponenter i moderna växelriktare kan skadas av spänningar bara 20% över det nominella värdet.

1.2 Konsekvenser av otillräckligt skydd

Omedelbar skada: 72% av inverterningsfel kan spåras tillbaka till spänningsvågor (Solaredge 2023 -rapport).

Dold nedbrytning: Upprepade mindre överspänningar kan minska modulens livslängd med upp till 30%.

Brandrisker: DC ARC-fel står för 43% av solrelaterade bränder (NFPA 2022-data).

Kapitel 2: Viktiga överväganden för SPD -val i PV -applikationer

2.1 Kritiska prestandaparametrar

Nominell spänning: ≥1,2 gånger systemets maximala spänning (per IEC 61643-31).

Nominell urladdningsström (IN): ≥20KA för typ 1 SPD (per UL 1449, 4: e upplagan).

Maximal urladdningsström (IMAX): ≥40KA (per IEC 61643-11).

Svarstid: <25 nanosekunder (per EN 50539-11).

Driftstemperatur: -40 ° C till +85 ° C (per UL 96A).

2.2 SPD -typer för olika applikationer

Typ 1 (klass I): För platser med direkt blixtnedslag (t.ex. taksystem).

Typ 2 (klass II): För sekundärt skydd (t.ex. kommersiella markmonterade system).

Kombinerad typ 1+2: Idealisk för stora växter.

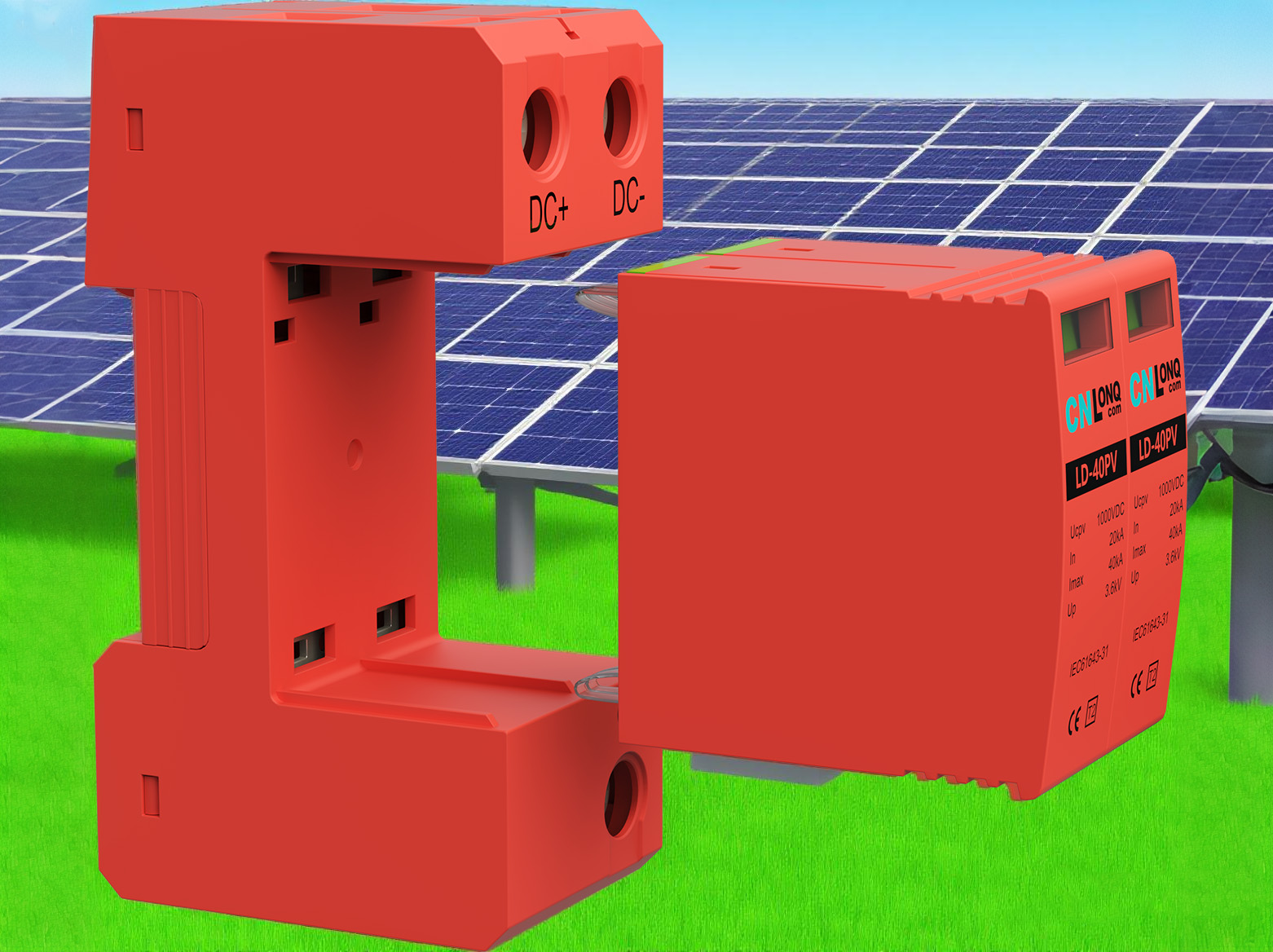

DC-specifika modeller: designade för PV-applikationer med polaritetsmarkeringar.

Kapitel 3: Bästa metoder för installation

3.1 Strategisk placering

Obligatoriska installationspunkter:

Combiner Box -ingångsterminaler (per sträng).

Uppströms om DC kopplar bort.

Inverterare DC -ingångsterminaler.

Rekommenderade ytterligare skyddspunkter:

Sub-array Combiners.

Längs långa kabelkörningar (> 30 meter).

3.2 Ledningsstandarder

Ledarstorlek: Minst 6 mm² koppar (för 20KA SPD).

Sökvägslängd: Håll SPD -anslutningar <0,5 meter.

Grundningskrav: Använd dedikerade jordningsledare (≥10 mm²).

Anslutningstopologi: Stjärnkonfiguration för att undvika markslingor.

Kapitel 4: Kriterier för underhåll och ersättning

4.1 Förebyggande underhåll

Kvartalsvisa kontroller:

Kontrollera statusindikatorfönster (grönt/rött).

Utför infraröd termografi (temperaturökning <15k).

Registrera blixtnedslag (om det är utrustat).

Årliga tester:

Isoleringsmotståndstest (> 1 MΩ).

Mätmätning av markmotstånd (<10 Ω).

Återstående spänningstest av proffs.

4.2 Riktlinjer för ersättning

Omedelbar ersättningsutlösare:

Synlig fysisk skada (sprickor, brännmärken).

Statusindikatorn blir röd.

Lightning Strike Count överstiger nominellt värde.

Misslyckade prestandatester.

Rekommenderade ersättningsintervall:

Kustområden: 5 år.

Högljuszoner: 7 år.

Standardregioner: 10 år.

Kapitel 5: Vanliga missuppfattningar och expertrekommendationer

5.1 Typiska missförstånd

Myt: "Blixtstänger eliminerar behovet av SPD: er."

FAKTA: Blixtstänger skyddar endast mot direkta strejker, inte inducerade överspänningar.

Kostnadsfälla: Använd icke-PV-specifika AC SPD: er.

Konsekvens: Oförmåga att avbryta DC följer strömmar.

5.2 Expertråd

Anta en tre-nivåers skyddsarkitektur: SPD: er i matrisen, kombinationslådan och inverternivåer.

Välj modeller med fjärrsignaleringskontakter för integration med övervakningssystem.

För 1500V -system, verifiera SPD: s DC -brytkapacitet.

Omvärdera befintlig SPD-kapacitet under systemutvidgningar.

När PV-systemspänningar stiger till 1500V utvecklas nästa generations SPD-teknik med tre viktiga trender: högre energiabsorption (upp till 100KA), smartare varningsfunktioner (IoT-aktiverad övervakning) och mer kompakta modulkonstruktioner. Att välja produkter som certifieras av TUV Rheinland för PV-applikationer och efter IEC 62305-standarder för systemnivåskydd säkerställer att PV-anläggningar tål blixningsbågar under deras 25-åriga livslängd. Kom ihåg: I PV-säkerheten är högkvalitativt överspänningsskydd inte en kostnad-det är den mest kostnadseffektiva riskbedömningsinvesteringen.
