PV Combiner Box: "SMART Power Manager" för Solar Systems - en omfattande guide

I. Definition och funktion av PV -kombinationslådor

En PV -kombinationsbox (Photovoltaic Combiner Box) är en kritisk elektrisk komponent i solenergisystem. Det ansvarar för att samla in, skydda och övervaka DC -kraften som genereras av PV -strängar och överföra den till växelriktaren. Det fungerar som "kraftdispispiscenter" för en solenergi och säkerställer effektiv och säker elöverföring.

Kärnfunktioner

Aktuell aggregering: Parallell anslutning av flera PV-strängar (t.ex. 12-24 strängar) för att minska kabelgrenar och optimera systemstrukturen.

Kretsskydd: Förhindrar överbelastningar, kortkretsar och omvända strömmar, vilket säkerställer säker drift.

Smart övervakning: realtidsdetektering av spänning, ström och effekt för varje sträng, vilket möjliggör snabb feldiagnos.

Varför behöver du en kombinationslåda?

✔ Förbättrar systemtillförlitligheten genom att förhindra att enstaka fel på att påverka den totala generationen.

✔ Minskar linjen förluster och förbättrar överföringseffektiviteten.

✔ Tillhandahåller smarta driftsdata och sänker långsiktiga underhållskostnader.

Ii. Kärnroller för PV -kombinationslådor

1. Aktuell aggregering för optimerad överföring

PV -moduler är vanligtvis anslutna i strängar, och kombinationsboxen smälter samman flera strängar för att bilda en högre strömutgång.

Exempel: Ett 10 kW solsystem kan bestå av 5 strängar (2 kW vardera), som kombinationsboxen kombinerar innan du skickar ström till växelriktaren.

2. Flerskiktskretsskydd

Skyddsfunktion

DC -säkring/brytare avbryter kretsen under överbelastning eller kortslutning för att förhindra brandrisker.

Blockeringsdiode förhindrar omvänd strömflöde (t.ex. när en sträng är skuggad).

Överspänningsskyddsvakter mot spänningsspikar orsakade av blixtar eller nätfluktuationer.

3. Smart övervakning och underhåll

Avancerade kombinationslådor har dataloggning, spårning:

✅ Ström/spänning per sträng

✅ Total systemkraft och effektivitet

✅ Felvarningar (t.ex. onormala strängar, snubbla säkringar)

Fjärrövervakning (4G/Wi-Fi) möjliggör snabb felsökning.

Iii. Blixtskydd i PV -kombinationslådor

Eftersom PV -system utsätts utomhus är blixtskydd en kritisk designfunktion!

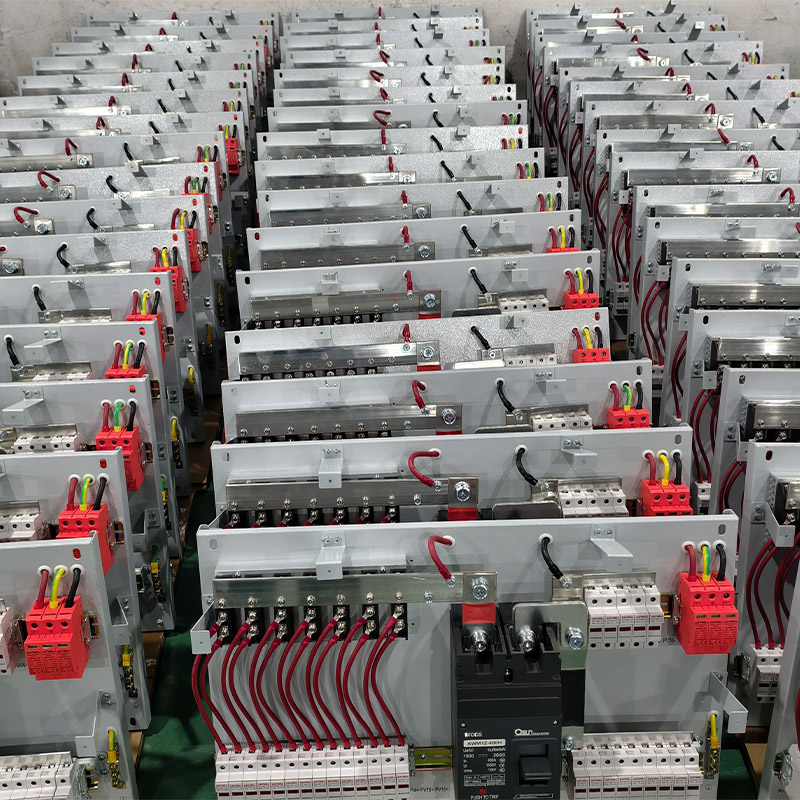

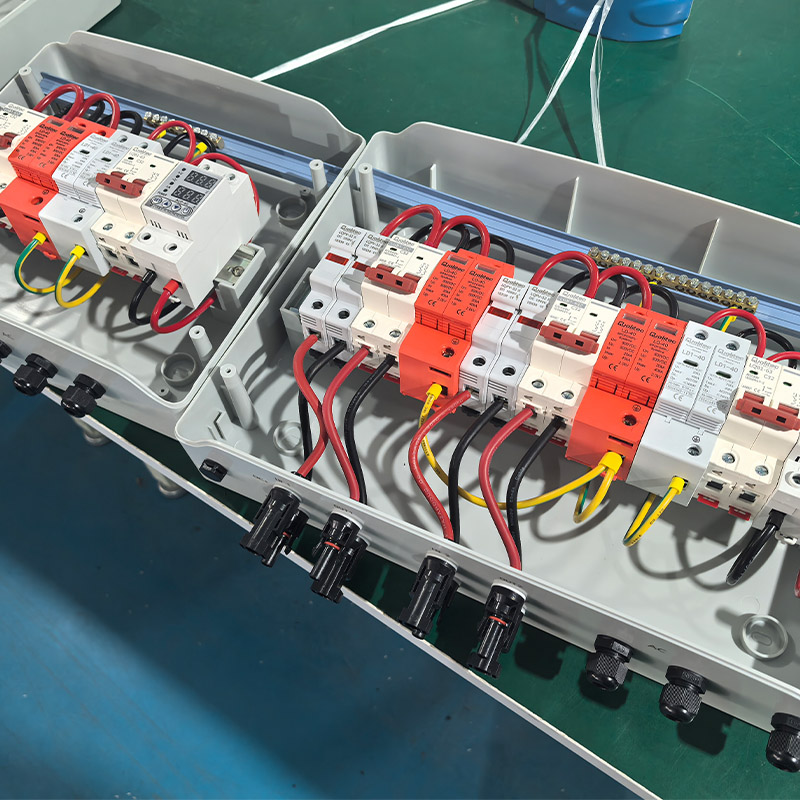

1. Surge Protection Device (SPD)

Funktion: Absorberar högspänningsöverspänningar från blixtar eller rutnätsfluktuationer.

Installation: vanligtvis placerad vid DC -ingångs-/utgångsterminalerna.

2. Jordskydd

Metallhöljet måste vara ordentligt jordad för att säkert sprida blixtströmmar.

Standard: Markmotstånd <4Ω (<1Ω för storskaliga växter).

3. Isoleringsdesign

Blixtisoleringsterminaler förhindrar högspänningsöverspänningar från att påverka andra kretsar.

⚠ Viktiga anteckningar:

Välj TUV/CE-certifierade rutor med höga skyddsbetyg i Lightning Prone-områden (t.ex. IP65).

Kontrollera SPD: er regelbundet (ersätta vartannat år).

Iv. Typer av PV -kombinationslådor och urvalsguide

Kombinationslådor kategoriseras efter applikation:

1. efter antal ingångar

Typapplikationsfunktioner

4-8 Input (liten) bostadstaket PV Simple Structure, Low Cost

12-24 Input (Standard) Commercial/Medium Scale Plants Smart Monitoring, Robust Lightning Protection

24+ ingång (stor) solfönster för utility-skala (IP67), fjärrkontroll

2. Genom funktionalitet

Grundläggande: säkringar + switchar (budgetprojekt)

SMART: Datavoggning, anti-repvers, PID-återhämtning (premium kommersiellt användning)

Explosionssäker: För farliga miljöer (certifieringar av rostfritt stål +)

3. efter monteringsstil

Väggmonterad: utrymme för tak

Golvstanding: Enklare underhåll för stora växter

V. Hur väljer jag rätt kombinationslåda?

1. Matchingångskanaler

Bostäder: 4-8 ingångar

Kommersiell: 12-24 ingångar

Utility-skala: 24+ ingångar (modulär design)

2. Kontrollera skyddsbetyg

Utomhus: Minsta IP65 (damm/vattentät)

Kust/industri: Rostfritt stålhus

3. Prioritera smarta funktioner

Välj modeller med IV -kurvskanning och fjärrövervakning för enklare diagnostik.

4. Verifiera certifieringar

International: Tuv, CE, UL (Nordamerika)

Inhemsk: CQC, "Golden Sun" -certifiering

Slutsats: Den osungna hjälten i solsystemen

Även om de ofta förbises, är PV -kombinationslådor nödvändiga för effektiv och säker solenergiproduktion. Från nuvarande aggregering till blixtskydd höjer de systemprestanda på alla nivåer.

Urvalstips:

🔹 Residential PV → 4-8 Input Smart Models (Wi-Fi Monitoring)

🔹 Kommersiella anläggningar → 12-24 ingång, högskydd (IP65 + SPD)

🔹 Utility-skala → Modulär, fjärrhanterad

Uppgradera ditt solsystem idag - Låt kombinationsrutan vara din "smarta krafthanterare"! ☀
