Omfattande guide till solenergisystem: Från arbetsprinciper till nyckelkomponenter

Solar Photovoltaic (PV) -system växer snabbt över hela världen som en viktig ren energilösning. Många är emellertid inte kända för hur de arbetar och deras kritiska komponenter. Den här artikeln ger en djupgående analys av hur solenergisystem är strukturerade och fungerar, med detaljerade förklaringar av nyckelutrustning såsom kombinationslådor, över/underspänningsskydd, isolatoromkopplare, solanslutningar, säkringar och gjutna höljesbrytare (MCCB).

1. Hur struktureras ett solenergi -system?

Kärnmålet med ett solp -system är att omvandla solljus till el och säkert leverera det till nätet eller energilagring. Ett komplett system innehåller vanligtvis följande komponenter:

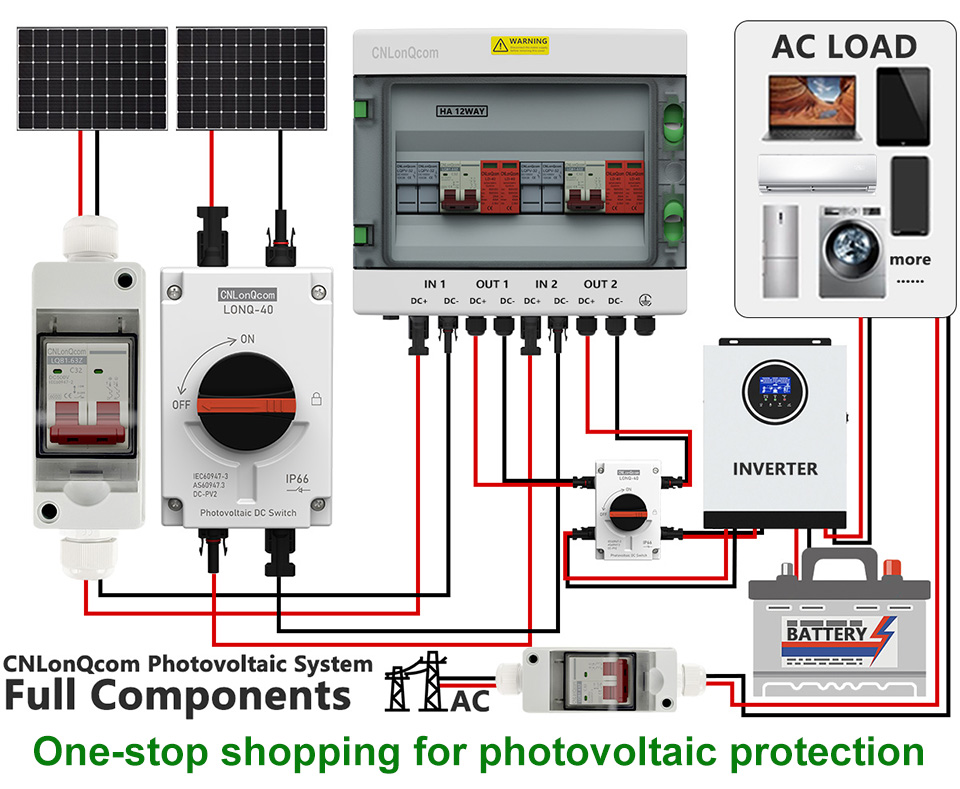

Solpaneler (PV -moduler) → Absorbera solljus och generera likström (DC)

Combiner Box (Lqx/LqtSerie) → kombinerar strömmar från flera solpaneler

Inverterare → konverterar DC till växelström (AC)

Power Distribution & Protection Devices (säkringar, brytare,isolatorbrytare, etc.) → säkerställer systemsäkerhet

Energilagringssystem (valfritt) → lagrar överskott av elektricitet (t.ex. litiumbatterier)

Rutnät eller last → levererar kraft till hem, företag eller rutnät

2. Hur fungerar ett sol -PV -system?

(1) Fotovoltaisk effekt och kraftproduktion

Solljus slår solpaneler (PV -moduler), och kiselens halvledarmaterial absorberar fotoner, vilket genererar likström (DC).

En enda panel producerar vanligtvis 30V-50V (DC), med ström beroende på solljusintensitet och paneleffektivitet.

(2) Current Combining (Combiner Box)

Flera paneler är anslutna i serie eller parallella, och de kombinerade strömmen flyter in i en PV -kombinationsbox för centraliserad hantering.

Kombinerrutan inkluderar säkringar, överspänningsskydd (SPD) och nuvarande övervakning för att förhindra överbelastning eller kortslutningar.

(3) DC Power Distribution & Protection (säkringar, isolatoromkopplare, MCCB)

Säkring (LQPV-32-serien): förhindrar överdriven ström från att skada utrustning.

Isolator Switch (LONQ-40-serien): Kopplar manuellt kretsar för underhåll.

Gjuten fallströmbrytare (LQM1/M3-serien): Ger överbelastning och kortslutningsskydd (t.ex. 1000V DC-klassad MCCB).

(4) Inverteringskonvertering (DC → AC)

DC -kraft kommer in i växelriktaren och konverterar den till 220V/380V AC för hushålls- eller industriellt bruk.

Gridbundna system matar överdriven kraft tillbaka till nätet, medan system utanför nätet lagrar det i batterier.

(5) Över/underspänningsskydd (AVP 2P/4P-serien)

När rutnätspänningen fluktuerar, stänger över/underspänningsskyddet automatiskt av strömmen för att förhindra skador på utrustning.

(6) Kabeldragning & anslutningar (solanslutningar)

MC4 solkontakter är branschstandarden, vilket säkerställer vattentät, korrosionsbeständig och högströmöverföring (t.ex. 30A/1000V).

3. Viktiga komponenter i ett sol -PV -system

(1) PV -kombinationslåda

Funktion: kombinerar flera solpanelsträngar och ger skydd.

Nyckelkomponenter:

Säkringar (överströmsskydd)

Överspänningsanordning(SPD) (blixtskydd)

Aktuell/spänningsövervakning (valfria smarta funktioner)

(2) Över/underspänningsskydd (OVP/UVP)

Funktion: övervakar nätspänningen och kopplar bort ström om spänningen är för hög (> 270V AC) eller för låg (<170V AC).

(3) DC -isolatorbrytare

Funktion: kopplar bort DC -kretsar manuellt för säkert underhåll.

Vanliga typer:

Rotary Isolator Switches (lämplig för utomhusbruk)

Isolatorer av brytare av brytare (med integrerat skydd)

(4) Solanslutningar (MC4 -standard)

Nyckelfunktioner:

Vattentät, UV-resistent, högtemperaturtolerans

Klassad ström: 30A

Nominell spänning: 1000V DC

(5) PV -säkringar (GPV/GR -serien)

Funktion: Skyddar PV -matriser från kortslutningar och överbelastningar.

Skillnader från standardsäkringar:

Högspänningsgradering (DC 1000V+)

Kapacitet med hög brytning (kan avbryta stora felströmmar)

(6) Gjuten fallströmbrytare (MCCB för sol)

Funktion: Ger överbelastning och kortslutningsskydd för DC-system.

Typiska specifikationer:

Nominell spänning: DC 1000V

Klassad ström: 32A-250A

4. Applications of Solar PV Systems

Bostadstaket Solar (5kW-10kW, med lagring)

Kommersiella och industriella PV-anläggningar (50 kW-1MW, rutnätbundet)

Solsystem utanför nätet (avlägsna områden, batteribaserade)

Agrivoltaics (Solar + Agriculture Integration)

5. Framtida trender: smartare och effektivare solsystem

Smart övervakning: realtidsspårning via mobilappar (t.ex. kraftproduktion, felvarningar).

Solar + lagringsintegration: Hybridsystem som Tesla Powerwall.

Mikroinverterare: Optimerar varje panel individuellt för högre effektivitet.

Slutsats

Solen PV -system fungerar genom processen för PV -moduler → Kombinerbox → Inverterare → Power Distribution → Grid/lagring, med kritiska komponenter som kombinationslådor, säkringar, isolatoromkopplare, kontakter och MCCB: er som säkerställer effektiv, säker och stabil prestanda.
