PV Combiner Box: Komplett guide till komponenter och installation

Först, vad är den fotovoltaiska korsningen?

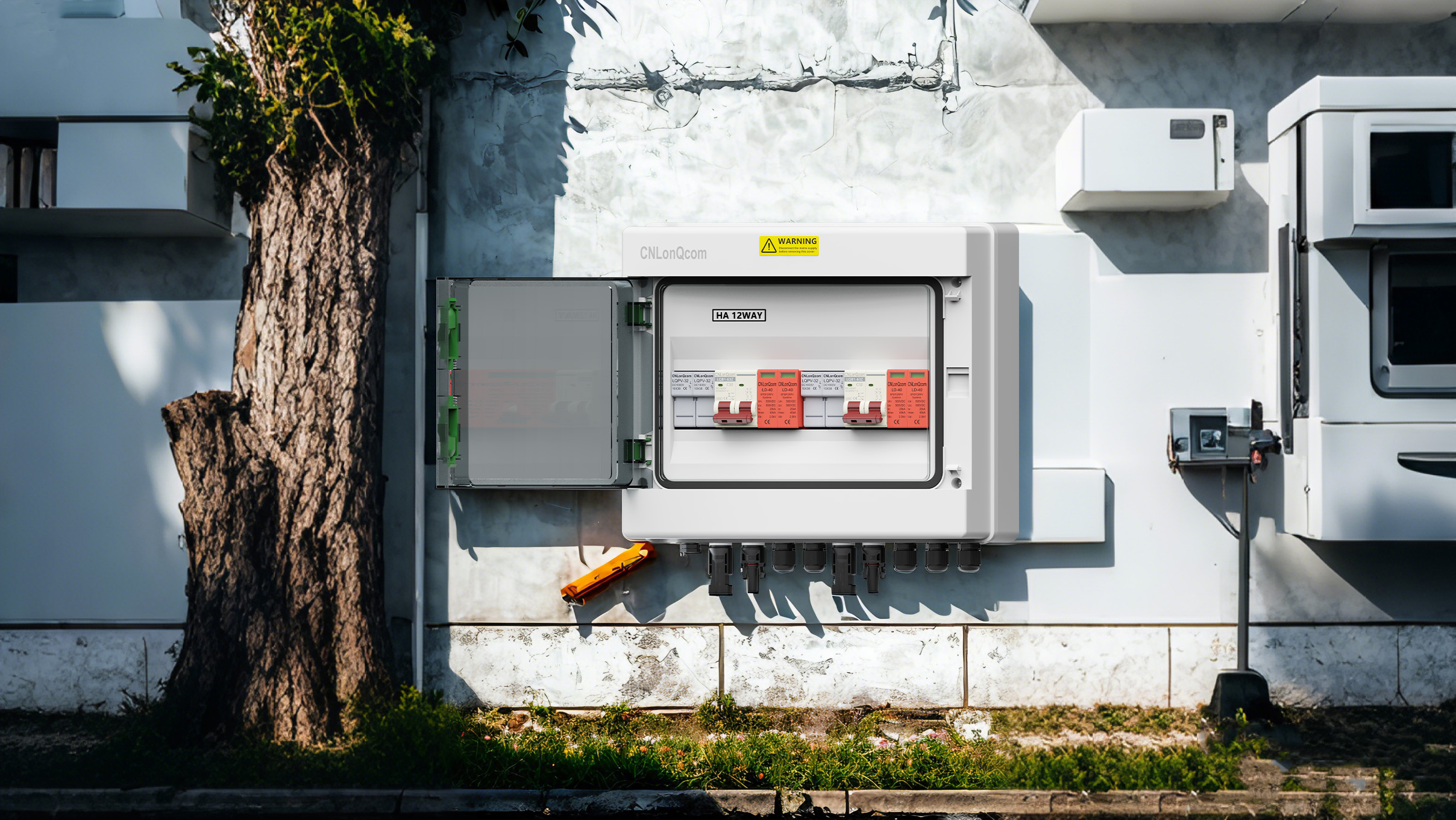

PV Combiner Box(PV Combiner Box) är den viktigaste elektriska utrustningen i solenergiproduktionssystemet, främst används för centraliserad likström i fotovoltaiska serier, och tillhandahåller överström, blixtskydd och andra skyddsfunktioner för att säkerställa en säker och effektiv drift av kraftstationen.

För det andra, sammansättningen av den fotovoltaiska korsningen

Kärnkomponenter:

Ingångsterminal: Anslut flera PV-moduler (till exempel 6-16 PV-moduler, var och en som stödjer 10A-15A).

Säkringar/brytare: Skydda varje sträng från överströmsskador (vanligtvis DC1000V/20A -specifikationer).

Blixtskyddsmodul: SPD Surge Protector (40Ka urladdningskapacitet).

Hjälpdelar:

DC -isoleringsomkopplare: nödavbrott i kretsen.

Vattentäta bostäder: IP65 -skyddsgrad, lämplig för utomhusmiljö.

För det tredje, installations- och ledningssteg

1. Förberedelse före installationen:

Bekräfta installationspositionen (nära den fotovoltaiska matrisen och bort från direkt solljus).

Kontrollera markterminalen på behållaren (markmotstånd ≤4Ω).

2. Kopplingsprocess:

Gruppsträng ingång:

Anslut motsvarande terminal med polaritet (+/-) för att säkerställa att spänningen för varje terminal är konsekvent.

Säkra MC4 -kontakten för att förhindra virtuell uppvärmning.

Utgångs slut:

Anslut till DC-ingångsterminalen för inverteraren (kabel tvärsnittsområde ≥4mm²).

Lightning Protection Grounding:

SPD -markkabel (≥6 mm²) ansluter till markstången.

3. Power Test:

Mät den öppna kretsspänningen (matcha inverteringångsintervallet).

Kontrollera om de intelligenta övervakningsdata överförs korrekt.

4. Försiktighetsåtgärder

Säkerhetsspecifikationer:

Använd isoleringshandskar under drift. Arbeta inte med live.

Om DC -sidan har en högspänning (600V till 1500V) måste du ställa in en varningsetikett.

Underhållsförslag:

Rengör lådan regelbundet och kontrollera säkringsstatus.

Testa SPD -modulens effektivitet före åskväder säsong.

Fem, urvalsförslag

Beroende på storleken på kraftverket:

Litet hushåll: 6-8 ingång, integrerad grundläggande skyddsfunktion.

Industriell och kommersiell kraftverk: 12-16, med intelligent övervakning och fjärrkommunikation.

Välj TUV/IEC-certifierade busslådor, till exempel CNLONQCOM-serien, för att säkerställa 25 års långsiktigt skydd!

Fotovoltaic Junction Box är "Safety Hub" för kraftstationen, och rätt installation och underhåll kan förbättra kraftproduktionseffektiviteten avsevärt. Om du behöver specifika modellrekommendationer eller tekniska lösningar kan du kontakta CNLonqcom!
