Överspänningsskydd: Den kritiska försvarslinjen för elektrisk säkerhet

Introduktion

I moderna elektriska system har överspänningsskydd blivit ett oundgängligt säkerhetsåtgärd. Oavsett om det är bostadsförsörjning, industriell produktion eller fotovoltaiska kraftproduktionssystem, kan omedelbara spänningsfluktuationer leda till allvarliga konsekvenser. Den här artikeln introducerar systematiskt principerna, applikationerna och urvalskriterierna för överspänningsskydd för att hjälpa läsarna att få en omfattande förståelse för denna viktiga elektriska säkerhetsteknik.

1. Varför behöver vi överspänningsskydd?

1.1 Risker för överspänningar

A svalla(eller elektrisk överspänning) hänvisar till en plötslig och allvarlig fluktuation i spänning eller ström, som vanligtvis varar från mikrosekunder till millisekunder, med spänningar som potentiellt når tusentals volt. Dessa övergående överspänningar härstammar främst från:

Lightning Strikes: Direct eller inducerad blixtnedslag

Gridfluktuationer: Kraftsystemomkoppling, kortslutningsfel

Utrustningsoperationer: Startups/avstängningar av stora motorer, transformatorbyte

1.2 Potentiella risker

Oskyddade elektriska system står inför flera risker:

Utrustningsskador: Fördelning av elektroniska komponenter, isoleringsfel

Dataförlust: Server- och lagringsenhetsfel

Produktionsavbrott: Industriella kontrollsystemfel

Brandrisker: Överspänningsinducerade bågar och kortkretsar

1.3 Ekonomiska förluster

Statistik indikerar att cirka 30% av fallen av elektrisk utrustning är överspänningsrelaterade, vilket resulterar i årliga ekonomiska förluster som uppgår till miljarder dollar. Korrekt överspänningsskydd kan avsevärt mildra dessa risker.

2. Var ska överspänningsskydd installeras?

2.1 Viktiga skyddsplatser

En robust Surge Protection Strategy använder en nivånad strategi:

Primärt skydd (typ 1)

Plats: Huvudfördelningspanelinloppet

Funktion: Skyddar mot direkta blixtnedslag och stora överspänningar

Typiska parametrar: IMAX ≥ 50KA

Sekundärt skydd (typ 2)

Plats: Underdistributionspaneler

Funktion: begränsar restspänningen och ger kompletterande skydd

Typiska parametrar: IMAX ≥ 20KA

Tertiär skydd (typ 3)

Plats: enhetens front-end

Funktion: levererar precisionsskydd för känslig utrustning

Typiska parametrar: IMAX ≥ 5KA

2.2 Specialapplikationer

Fotovoltaiska system: krävs på både DC (moduler till inverterare) och AC (inverter till rutnät) sidor

Datacenter: Serverstativ, Network Equipment Front-ändar

Industriella kontroller: Kritisk utrustning som PLC: er och frekvensomvandlare

3. Vad är en överspänningsanordning (SPD)?

3.1 Grundläggande koncept

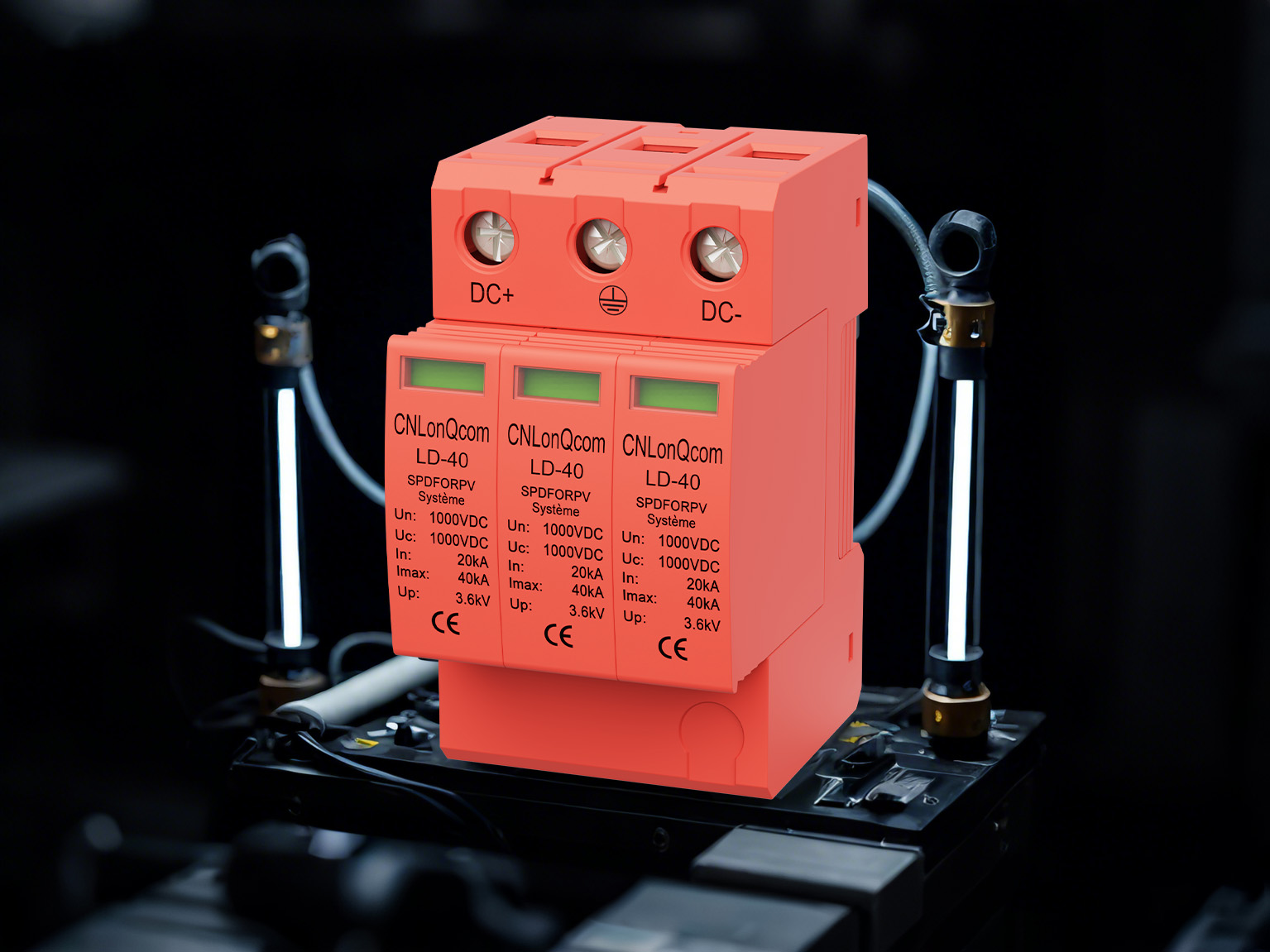

En överspänningsanordning (Spd) är en elektrisk säkerhetsanordning utformad för att begränsa övergående överspänningar och avleda överspänningsströmmar. Viktiga tekniska specifikationer inkluderar:

Maximal kontinuerlig driftsspänning (UC)

Nominell urladdningsström (i)

Maximal urladdningsström (IMAX)

Spänningsskyddsnivå (upp)

3.2 Huvudtyper

Typskyddsmål Typisk applikationssvarstid

Typ 1 Direkt blixtbyggnadsinlopp ≤100NS

Typ 2 inducerade blixtneddelningspaneler ≤25ns

Typ 3 restkörning av enheter terminaler ≤1ns

3.3 Ytterligare funktioner

ModernSpdsInkludera ofta:

Felindikatorer (mekanisk eller elektronisk)

Fjärrövervakningsgränssnitt

Termisk avkopplingsskydd

4. Hur fungerar överspänningsskydd?

4.1 Grundläggande driftsprincip

Spd: er skyddar system genom följande mekanismer:

Övervakningstillstånd: upprätthåller hög impedans under normal drift

Utlösad ledning: växlar snabbt till låg impedans vid upptäckt av överspänningar

Energi avledning: Kanaler växer ström till jordningssystemet

Återhämtning: återgår automatiskt till högimpedansstillstånd efter överspänningen

4.2 Kärntekniska komponenter

Metalloxidvaristor (MOV)

Material: Zinkoxidbaserad halvledare

Egenskaper: Spänskänsligt olinjärt motstånd

Fördelar: Snabb svar, hög strömhanteringskapacitet

Gasutsläppsrör (GDT)

Struktur: förseglad gasfylld kammare

Egenskaper: Hög isolering, stark avledningsförmåga

Tillämpning: Högenergi primärt skydd

Övergående spänningsundertryckdiode (TV)

Funktioner: Ultrasnabbt svar (picosekundnivå)

Tillämpning: Precision Electronics Protection

4.3 Koordinerat skydd

Ett typiskt skyddssystem med tre nivåer:

Primär skydd: avleder mest energi (GDT)

Sekundärt skydd: Ytterligare begränsar restspänning (MOV)

Tertiär skydd: Precisionsskydd (TVS)

5. Val- och underhållsriktlinjer

5.1 Urvalskriterier

Systemkompatibilitet:

Spänningsgradering (UC ≥ 1,15 × systemspänning)

Nuvarande kapacitet (i ≥ förväntad överspänningsström)

Prestandaparametrar:

Spänningsskyddsnivå (lägre är bättre)

Svarstid (snabbare är bättre)

Certifieringsstandarder:

IEC 61643

UL 1449

5.2 Installationsanteckningar

Minimera anslutningstrådslängden

Säkerställa tillförlitlig jordning (markmotstånd ≤10Ω)

Undvik att blanda olika SPD -typer

5.3 Underhållsrekommendationer

Regelbundna inspektioner (minst årligen)

Övervaka felindikatorer

Dokumentstatus efter blixtnedslag

Slutsats

Överspänningsskydd är en kritisk komponent i elektriska säkerhetssystem. Genom att förstå dess principer, välja rätt enheter och säkerställa korrekt installation kan elektriska faror effektivt förhindras, vilket skyddar både personal och utrustning. Med tekniska framsteg utvecklas överspänningsskyddsenheter mot smartare och mer pålitliga lösningar. På Cnlonqcom är vi engagerade i kontinuerlig teknisk förbättring och utvecklar mer avancerade och omfattande överspänningsskydd för att ge överlägset skydd för alla typer av elektriska system.
