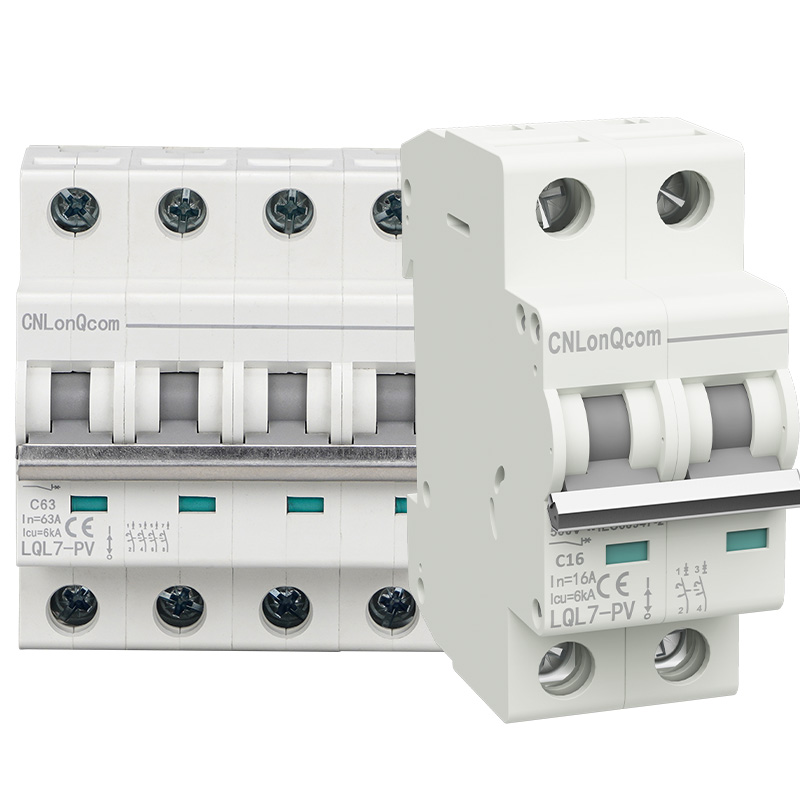

Likströmsbrytare LQL7-PV

CNLonQcom är en fabrik i Kina specialiserad på tillverkning av DC Circuit Breaker LQL7-PV. Dessa brytare används för överströmsskydd och kontroll i solcellsbatterier och DC-kretsar. De finns i olika märkströmmar såsom 10A, 16A, 32A, 40A, 50A, 63A, 80A, 100A och 125A.

Modell:LQL7-PV

Skicka förfrågan

Produktbeskrivning

Likströmsbrytare LQL7-PV som accepterar skräddarsydda tillhandahåller funktioner för kretsavbrott, kortslutningsskydd, justering och skydd, vilket effektivt förlänger livslängden för elektrisk utrustning.

De skyddar elektrisk utrustning från skador orsakade av överbelastning, kortslutning eller andra elektriska fel.
1. DC-brytare förhindrar effektivt uppkomsten av ljusbågsfel och smältning.
2.De hjälper till att förhindra elektriska uppvärmningsfel.
3. Lämplig för extrema miljöer från -40 grader Celsius till 80 grader Celsius.
4. Utrustad med en IP65 UV-beständig kapsling för utomhusinstallationer.

Tabell med produktspecifikationer

LQL7-PV Series effektbrytare		LQL7-PV
Ramgrad märkström (A)		63
		Elektrisk prestanda
Ue nominell driftspänning (V DC)		1P：DC250V 2P：DC550V 3P：DC750V 4P：DC1000V
Märkström i (A)		6-10-16-20-25-32-40-50-63
Nominell isolationsspänning Ui (V DC)		1P: DC250V 2P: DC550V 3P: DC750V 4P: DC1000V
ated slagspänning Uimp (kV)		4
Slutlig brytkapacitet lcu (kA)		6	6	6	6
Kör brytkapacitet lcs (%lcu)		75 %	75 %	75 %	75 %
Kurvtyp		C
Typ av resa		Termisk-magnetisk
Mekanisk	Faktiskt medelvärde	20000
	Standardvärde	8500
Elektrisk	Faktiskt medelvärde	2500
	Standardvärde	1500
		Kontroll och indikering
Shunt release (SHT)		Alternativ
Underspänningsutlösning (UNT)
Hjälpkontakt (AX)
Larmkontakt (AL)
		Anslutning och installation
Kabelkapacitet (mm2)		I ≤ 32A,1~25mm2,1 ≥ 40A,10~35mm2
Omgivningstemperatur (℃)		-90
Höjd över havet		≤ 2000
Relativ befukta		≤ 95 %
Föroreningsnivå		3
Installationsmiljö		Inga uppenbara stötar och vibrationer
Installationskategori		Klass Ⅲ
Installation		DIN Standardskena
